≪オプション インサートトレイの寸法図≫

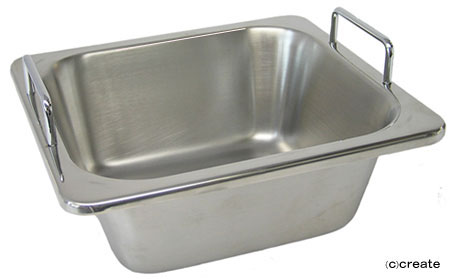

超音波洗浄器:オプション インサートトレイ

内寸法は開口部の寸法です。インサートトレイの槽は洗浄槽同様、テーパー状になって
いますので、下部寸法は小さくなります。
テーパーとは、勾配になっており、先にゆくほど元の部分より細くなっていることです。
テーパー状にすることは加工上の観点からも技術と費用を要しますが、この形状が、
「超音波発振子」の効果を槽内全体に効率よく反映するという研究開発を行った結果の最適解の“形状”です。図をご参考いただきまして、ご検討いただけますと幸いです。

ご希望の機種の写真をクリックされますと、寸法の図が表示されます。

商品名

US-101・US-1KS

US-102・US-2KS

US-103・US-3KS

US-104・US-5KS

US-10PS・US-205
US-105・US-10KS

US-106・US-13KS

US-20PS・US-207
US-107・US-20KS

US-108・US-18KS

US-109・US-30KS
US-30PS

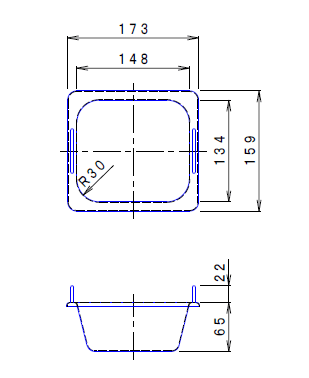

US-101・US-1KS             上へ▲

US-101・US-1KS

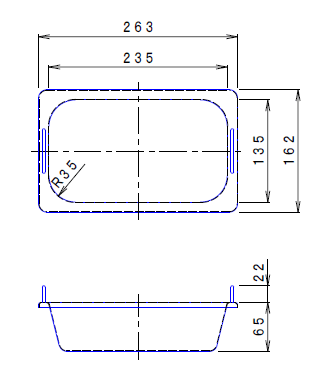

US-102・US-2KS              上へ▲

US-102・US-2KS

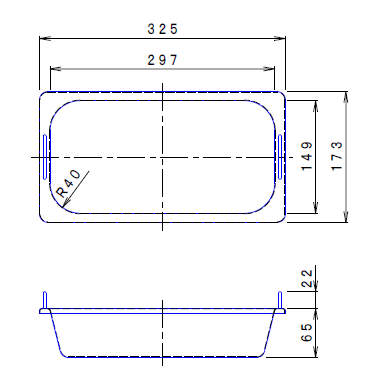

US-103・US-3KS              上へ▲

US-103・US-3KS

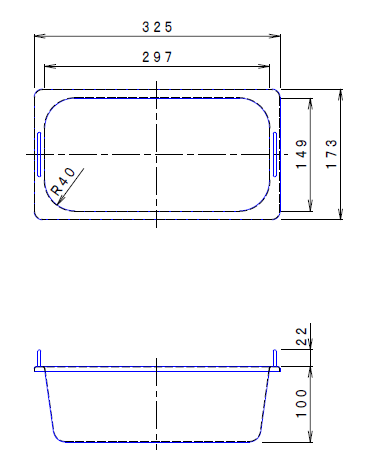

US-104・US-5KS              上へ▲

US-104・US-5KS

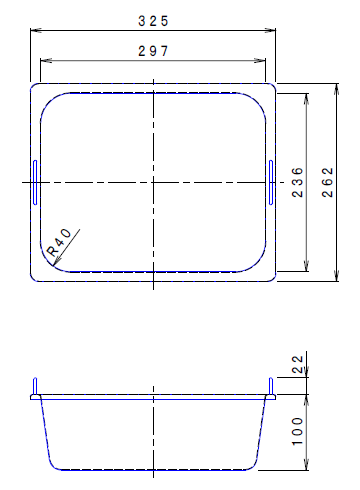

US-10PS・US-205・US-105・US-10KS       上へ▲

US-10PS・US-205・US-105・US-10KS

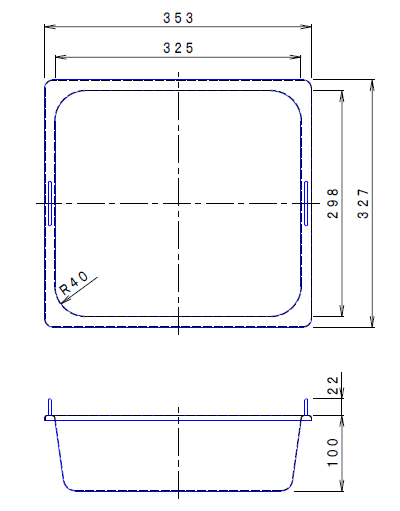

US-106・US-13KS             上へ▲

US-106・US-13KS

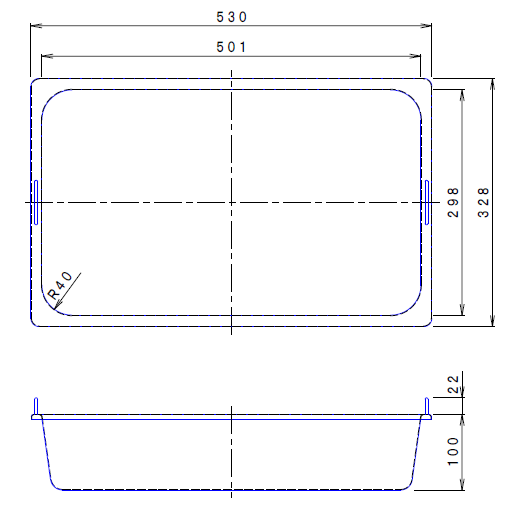

US-20PS・US-207・US-107・US-20KS       上へ▲

US-20PS・US-207・US-107・US-20KS

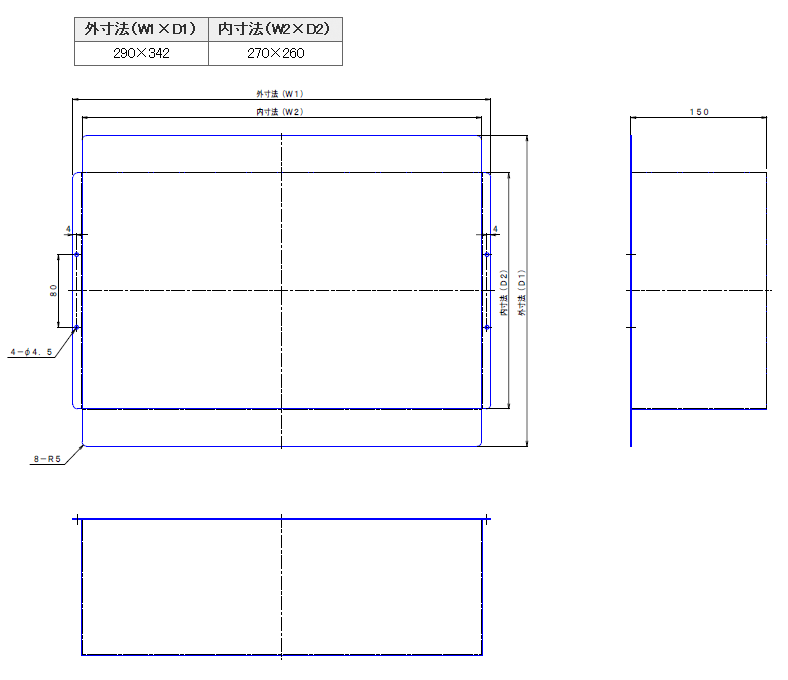

US-108・US-18KS                    上へ▲

US-108・US-18KS

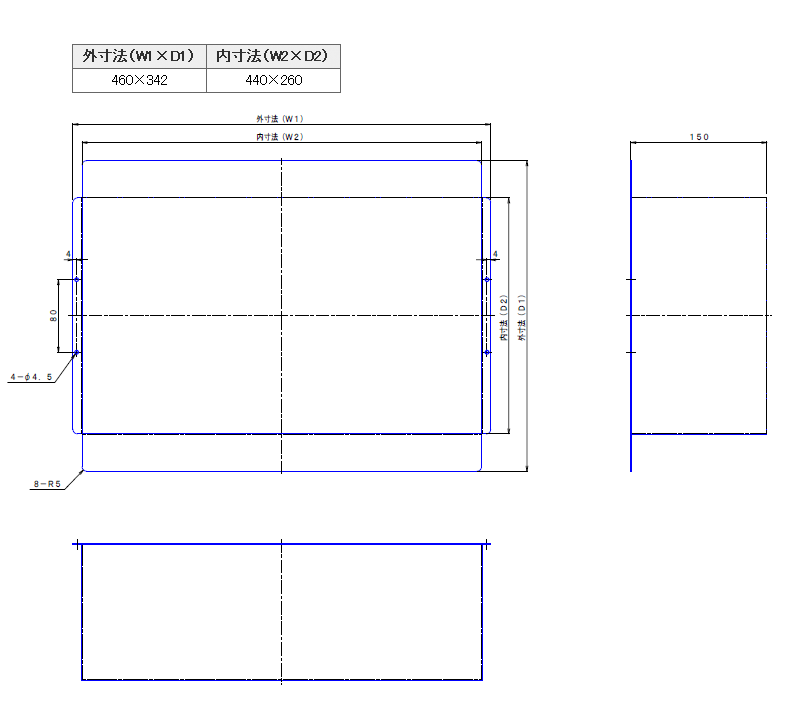

US-109・US-30KS・US-30PS                 上へ▲

US-109・US-30KS・US-30PS
